葉片泵的優點是：運轉平穩、壓力脈動小，噪聲小、結構緊湊、尺寸小、流量大。其缺點是：對油液要求高，如油液中有雜質，則葉片容易卡死；與齒輪泵相比結構較復雜。它廣泛應用于機械制造中的專用機床，自動線等中、低壓液壓系統中。該泵有兩種結構形式：一種是單作用葉片泵，另一種是雙作用葉片泵。

1．單作用葉片泵

單作用葉片泵的工作原理如圖2-10所示，單作用葉片泵由轉子1、定子2、葉片3和端蓋等組成。定子2具有圓柱形內表面，定子2和轉子1間存在偏心距e，葉片3裝在轉子槽中，并可在槽內滑動。當轉子1回轉時，由于離心力的作用，使葉片3緊靠在定子內壁。這樣，在定子2、轉子1、葉片3和兩側配油盤間就形成了若干個密封的工作空間。當轉子1按逆時針方向回轉時，在圖2-10的右部，葉片3逐漸伸出，葉片間的空間逐漸增大，從吸油口吸油，這是吸油腔。在圖2-10的左部，葉片3被定子內壁逐漸壓進槽內，工作空間逐漸縮小，將油液從壓油口壓出，這就是壓油腔。

在吸油腔和壓油腔之間有一段封油區，把吸油腔和壓油腔隔開。這種葉片泵每轉一周，每個工作腔就完成一次吸油和壓油，因此稱之為單作用葉片泵。轉子1不停地旋轉，泵就不斷地吸油和排油。

改變轉子1與定子2的偏心量，即可改變泵的流量。偏心量越大，流量越大。若將轉子1與定子2調成幾乎是同心的，則流量接近于零。因此單作用葉片泵大多為變量泵。

另外還有一種限壓式變量泵。當負荷小時，泵輸出流量大，執行元件可快速移動；當負荷增加時，泵輸出流量變少，輸出壓力增加，執行元件速度降低。如此可減少能量消耗，避免油溫上升。

2．雙作用葉片泵

雙作用葉片泵的工作原理如圖2-11所示。定子內表面近似橢圓，轉子1和定子4同心安裝，有2個吸油區和2個壓油區對稱布置。轉子1每轉一周，完成2次吸油和壓油。雙作用葉片泵大多是定量泵。葉片泵的結構較齒輪泵復雜，但其工作壓力較高，且流量脈動小，工作平穩，噪聲較小，壽命較長。所以它被廣泛應用于機械制造中的專用機床、自動線等中、低壓液壓系統中。但其結構復雜，吸油特性不太好，對油液的污染也比較敏感。

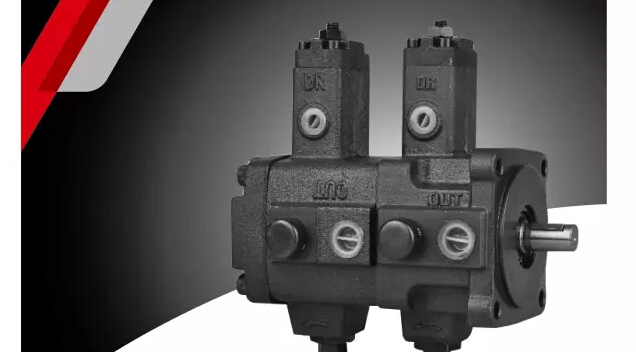

還有一種雙聯葉片泵，它是由2套單級葉片泵的轉子、定子、葉片和配油盤組裝在一個泵體內，由同一根傳動軸帶動來工作的，它們有一個共同的吸油口和2個獨立的排油口。低壓時2個泵同時大量供油，系統可輕載快速運動。高壓時大泵通過卸荷閥直通油箱卸荷，減小功率損失，由小泵單獨供油，系統重載慢速工作運動。
